Intrerupator Magnetic de Motor GV2-ME32C/24-32A

"Intrerupator Magnetic de Motor GV2-ME32C/24-32A"

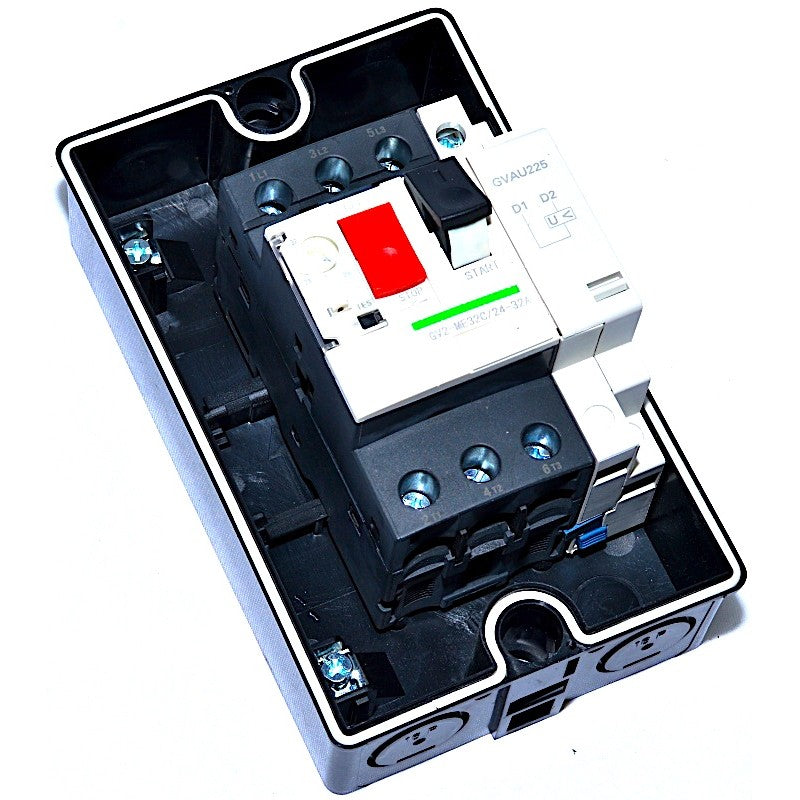

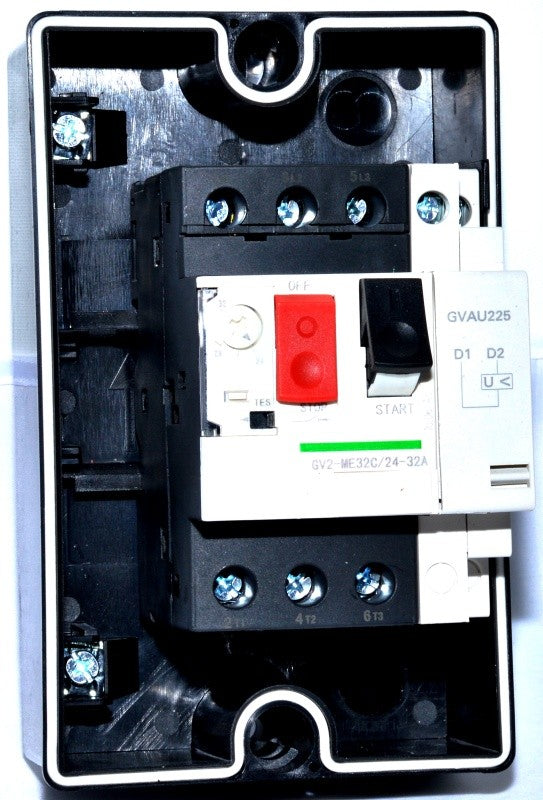

Intrerupator motor echipat cu un circuit magnetic și protecție termică.

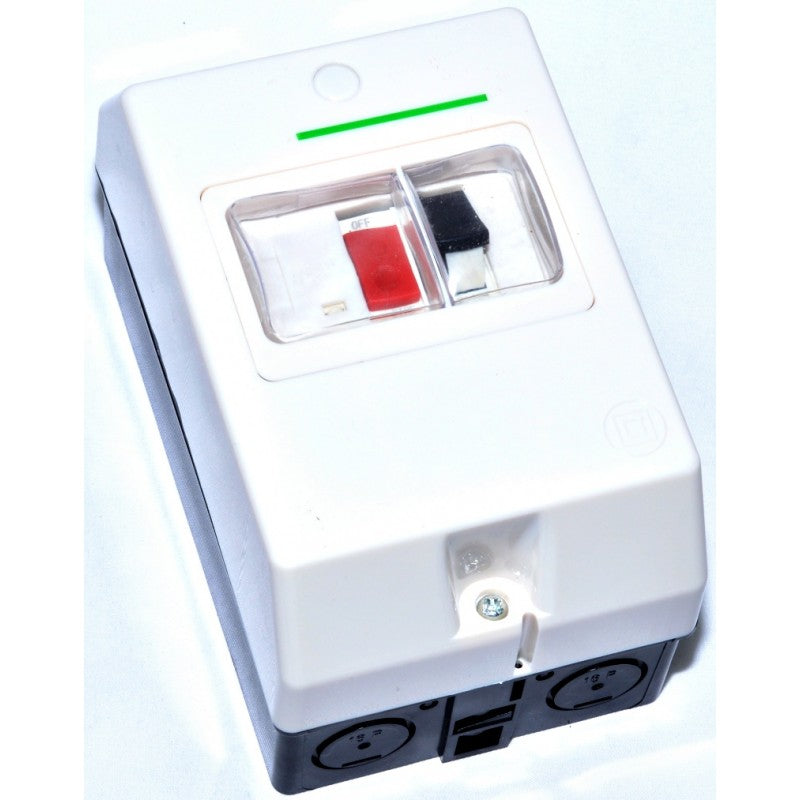

Intrerupatorul este încorporat într-o cutie ermetică de tip IP55, dotată cu protecție și garnitură de cauciuc.

Detalii Tehnice:

• Contact Poli: 3P
• Tip de Rețea: AC
• Categoria de Utilizare: AC-3 IEC 60947-4-1, Categoria A IEC 60947-2
• Frecvența de Rețea: 50/60 Hz IEC 60947-4-1

Putere Motor:

• 15 kW la 400/415 V AC 50/60 Hz
• 18,5 kW la 500 V AC 50/60 Hz
• 22 kW la 690 V AC 50/60 Hz

Capacitatea de Rupere:

• 3 kA Icu la 690 V AC 50/60 Hz IEC 60947-2
• 50 kA Icu la 230/240 V AC 50/60 Hz IEC 60947-2
• 6 kA Icu la 440 V AC 50/60 Hz IEC 60947-2
• 4 kA Icu la 500 V AC 50/60 Hz IEC 60947-2
• 10 kA Icu la 400/415 V AC 50/60 Hz IEC 60947-2

Capacitatea de Rupere de Scurtcircuit a Serviciului:

• 100% la 230/240 V AC 50/60 Hz IEC 60947-2
• 75% la 690 V AC 50/60 Hz IEC 60947-2
• 75% la 500 V AC 50/60 Hz IEC 60947-2
• 50% la 400/415 V AC 50/60 Hz IEC 60947-2
• 50% la 440 V AC 50/60 Hz IEC 60947-2

Control:

• Tip de Control: Apasa butonul

Caracteristici Electrice:

• Curent Nominal Linie: 32 A
• Raza de Ajustare a Protecției Termice: 24...32 A
• Curent de Declanșare Magnetic: 416 A
• Tensiune Operațională Nominală: 690 V AC 50/60 Hz IEC 60947-2
• Tensiune Nominală de Izolare: 690 V AC 50/60 Hz IEC 60947-2

Alte Specificații:

• Curent Electric Termic cu Aer Liber Convențional: 32 A IEC 60947-4-1
• Tensiune Nominală de Rezistență la Impuls: 6 kV IEC 60947-2
• Disiparea Puterii pe Pol: 2,5 W
• Durabilitate Mecanică: 100,000 de cicluri
• Durabilitate Electrică: 100,000 de cicluri AC-3 la 440 V
• Rata Maximă de Exploatare: 25 cyc/h
• Taxă Nominală: IEC continuu 60947-4-1

Conexiuni-Terminale:

• Terminale de Prindere a Șuruburilor: 2, 0,00…0,01 in² (1…6 mm²) solid
• Terminale de Prindere a Șuruburilor: 2, 0,00...0,01 in² (1,5...6 mm²) flexibile fără capăt de cablu
• Terminale de Prindere a Șuruburilor: 2, 0,00…0,01 in² (1…4 mm²) flexibile cu capătul cablului
• Cuplu de Strângere: Terminale de Prindere cu Șurub de 15,05 lbf.in (1,7 N.m)
• Adecvare la Izolare: Da IEC 60947-1
• Sensibilitate la Faza de Fază: Da IEC 60947-4-1

Conținut Pachet:

1 x Intrerupator Magnetic de Motor GV2-ME32C/24-32A
