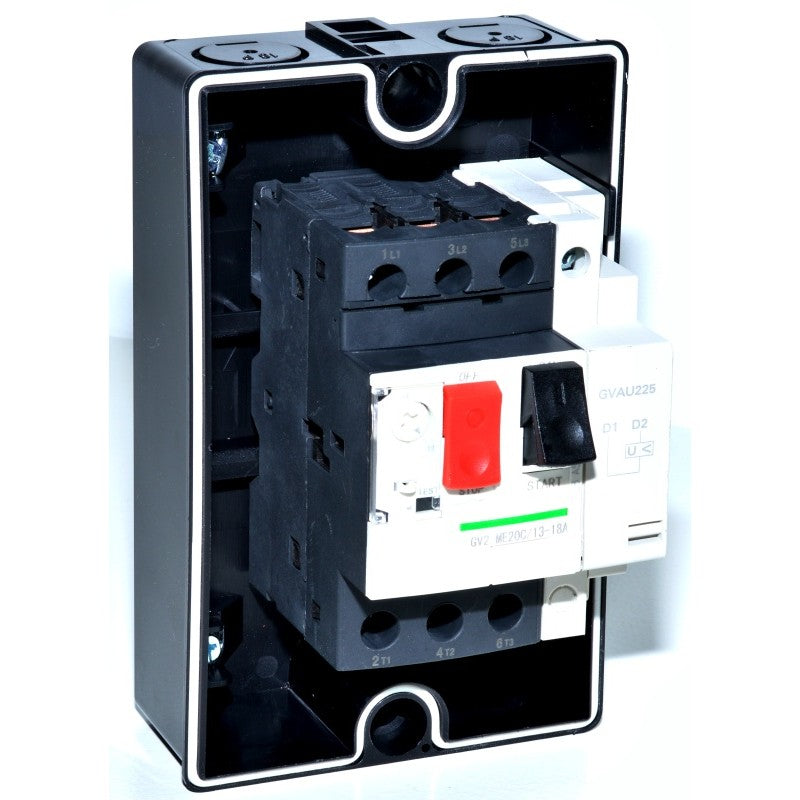

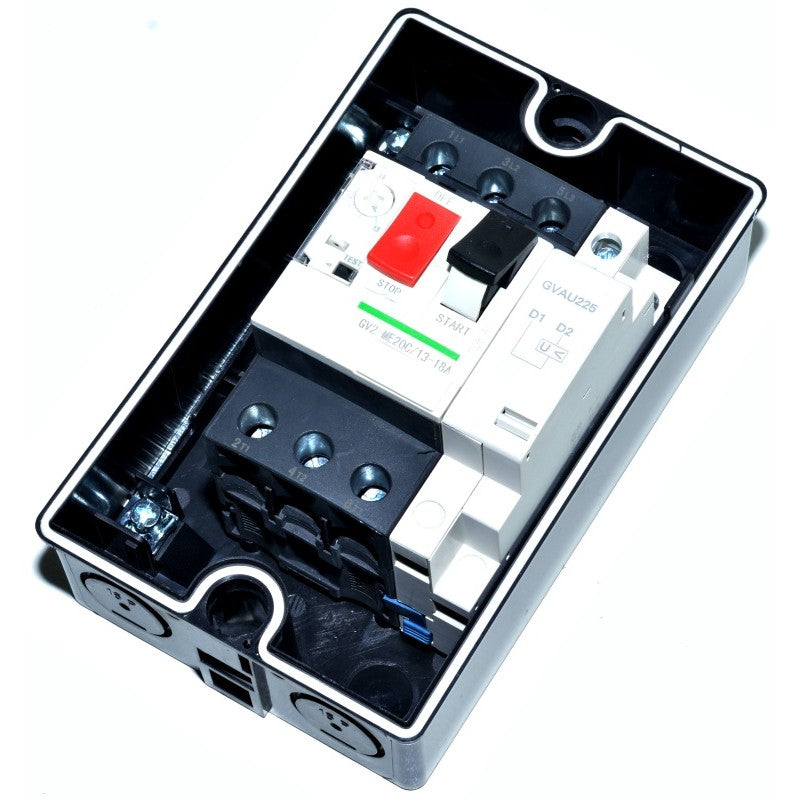

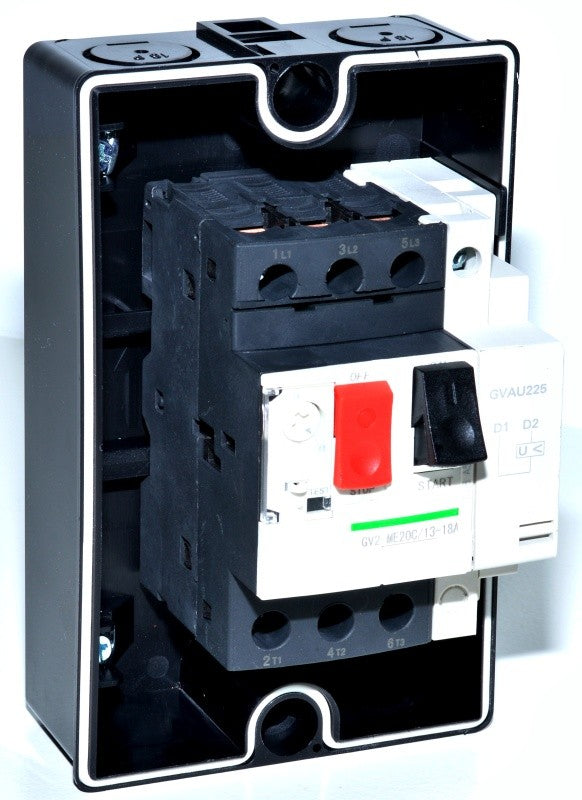

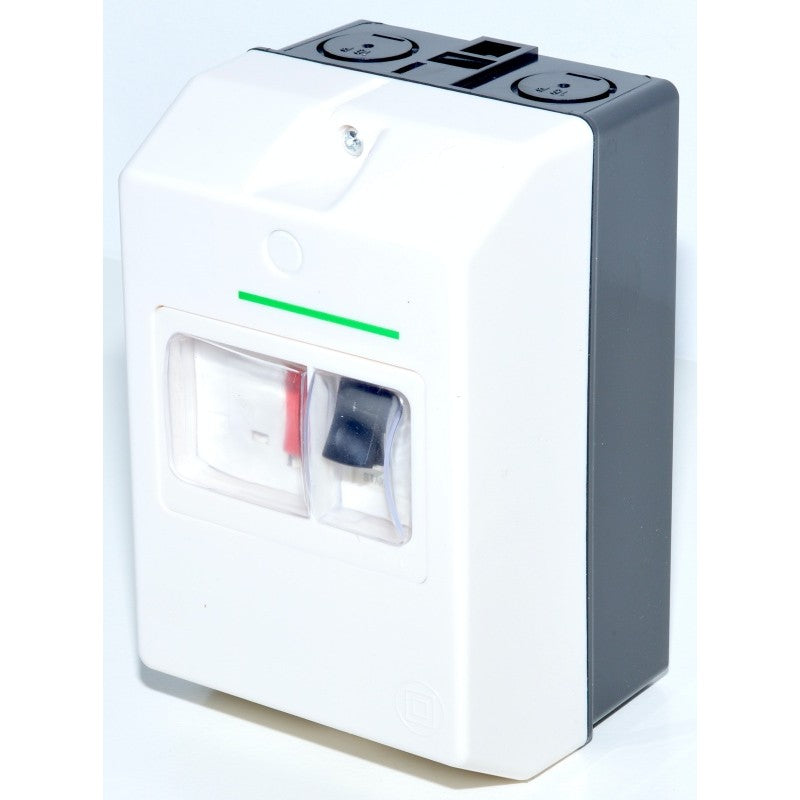

Intrerupator Magnetic de Motor GV2-ME20C/13-18A

Intrerupator Magnetic de Motor GV2-ME20C/13-18A

Intrerupatorul magnetic de motor GV2-ME20C/13-18A este un dispozitiv cu circuit magnetic și protecție termică, conceput pentru a asigura funcționarea sigură și eficientă a motoarelor electrice.

Detalii tehnice:

• Contacte: 3P
• Tip de rețea: AC
• Categoria de utilizare: AC-3 (conform IEC 60947-4-1), Categoria A (conform IEC 60947-2)
• Frecvența de rețea: 50/60 Hz (conform IEC 60947-4-1)
• Puterea motorului:
  • 7,5 kW la 400/415 V AC 50/60 Hz
  • 9 kW la 500 V AC 50/60 Hz
  • 15 kW la 690 V AC 50/60 Hz
• Capacitatea de rupere:
  • 100 kA Icu la 230/240 V AC 50/60 Hz
  • 3 kA Icu la 690 V AC 50/60 Hz
  • 15 kA Icu la 400/415 V AC 50/60 Hz
  • 8 kA Icu la 440 V AC 50/60 Hz
  • 6 kA Icu la 500 V AC 50/60 Hz
• Capacitatea de rupere de scurtcircuit a serviciului:
  • 100% la 230/240 V AC 50/60 Hz
  • 75% la 690 V AC 50/60 Hz
  • 75% la 500 V AC 50/60 Hz
  • 50% la 400/415 V AC 50/60 Hz
  • 50% la 440 V AC 50/60 Hz
• Tip de control: Apasare buton
• Curent nominal: 18 A
• Raza de ajustare a protecției termice: 13-18 A
• Curent de declanșare magnetic: 223 A
• Tensiune operațională nominală: 690 V AC 50/60 Hz
• Tensiune nominală de izolare: 690 V AC 50/60 Hz
• Curent electric termic cu aer liber convențional: 18 A (conform IEC 60947-4-1)
• Tensiune nominală de rezistență la impuls: 6 kV
• Disiparea puterii pe pol: 2,5 W
• Durabilitate mecanică: 100,000 de cicluri
• Durabilitate electrică: 100,000 de cicluri pentru AC-3 la 440 V
• Rata maximă de exploatare: 25 cicluri/oră

Conexiuni-Terminale:

• Terminale de prindere a șuruburilor pentru 2 cabluri (1-6 mm² solid)
• Terminale de prindere a șuruburilor pentru 2 cabluri (1,5-6 mm² flexibil fără capăt de cablu)
• Terminale de prindere a șuruburilor pentru 2 cabluri (1-4 mm² flexibil cu capăt de cablu)
• Cuplu de strângere: 1.7 N.m la bornele clemei cu șurub
• Adecvare la izolare: Da, conform IEC 60947-1
• Sensibilitate la faza de fază: Da, conform IEC 60947-4-1

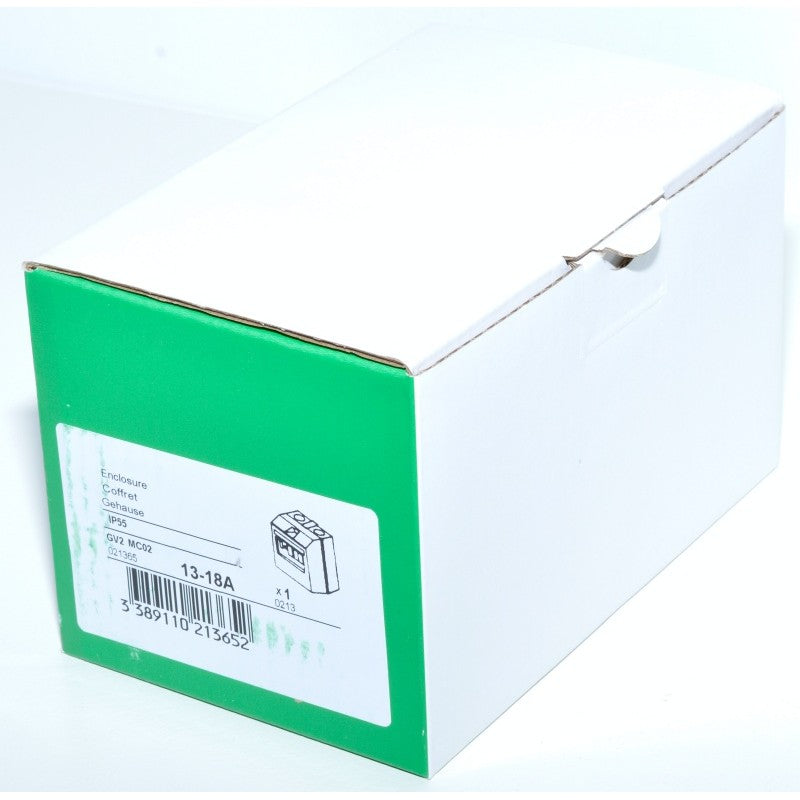

Conținut pachet:

• 1 x Intrerupator Magnetic de Motor GV2-ME20C/13-18A

Acest intrerupator oferă o protecție eficientă pentru motoarele electrice, asigurând funcționarea lor în condiții de siguranță.
